Το καλύτερο είναι να κάνετε τις συνδέσεις της κάρτας με την σειρά που ακλουθούν:

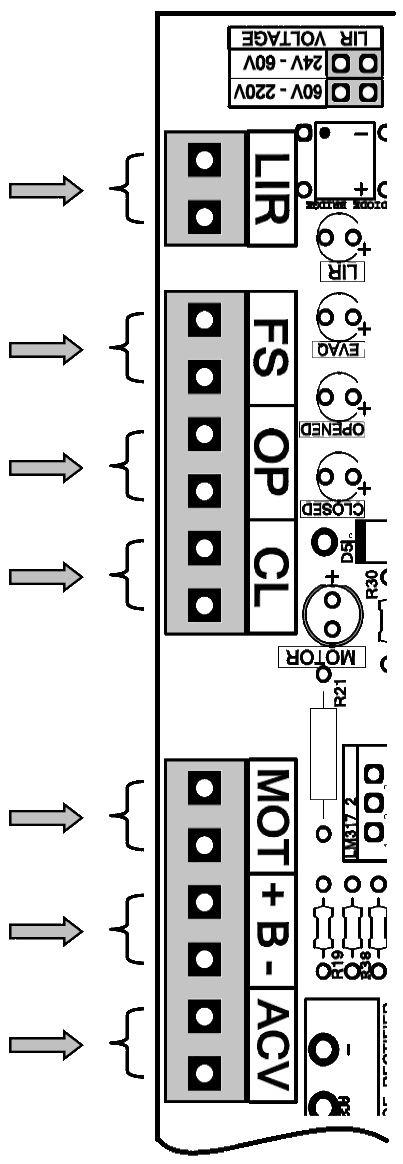

ΣΥΝΔΕΣΕΙΣ ΚΑΡΤΑΣ:

1) Επιλογή τάσης εντολής       (Μαγνήτης)



Το πρώτο που πρέπει να γίνει είναι να τοποθετηθεί κατάλληλα το Jumper επιλογής τάσης της εντολής ανοίγματος της πόρτας από τον πίνακα (μαγνήτης). Αν πχ η τάση του είναι 110Volt το jumper πρέπει να μπει στην θέση 60V – 220V.



2) Μετασχηματιστής (AVC)

Συνδέστε την έξοδο χαμηλής τάσης του μετασχηματιστή στην θέση ACV. Η τάση του μπορεί να είναι μέχρι 30 Volt (AC), η πολικότητα σύνδεσης στην κλέμα δεν έχει σημασία.

Test: Ανοίξτε τον διακόπτη ON/OFF της κάρτας Θα πρέπει να ανάψει το κόκκινο led δίπλα του και να αναβοσβήνει ένα μπλε led. Ξαναγυρίστε τον διακόπτη στο OFF.



3) Επαφές stop ανοίγματος – κλεισίματος  (OP, CL)



Οι επαφές αυτές πατιούνται στο τέλος της διαδρομής της πόρτας, μια στο άνοιγμα και μια στο κλείσιμο. Πρέπει να είναι NORMAL CLOSED. Θα πρέπει δηλαδή όταν δεν είναι πατημένες να περνά ρεύμα από μέσα τους και αφού πατηθούν να το διακόπτουν. Συνδέστε την επαφή ανοίγματος στην θέση OP (open) και την επαφή κλεισίματος στην θέση CL (close).

Η πολικότητα δεν έχει σημασία.



Test: Ανοίξτε τον διακόπτη ON/OFF της κάρτας. Αν οι επαφές έχουν συνδεθεί σωστά και καμία δεν είναι πατημένη, θα πρέπει τα δύο κίτρινα led δίπλα στην κλέμα και κοντά στο μεγάλο κόκκινο led, να είναι αναμμένα. Όταν κάποια επαφή πατηθεί πρέπει το αντίστοιχο led να σβήσει. Η κάρτα δίνει ρεύμα στις επαφές και αυτό γυρνά πίσω ανάβοντας το αντίστοιχο led. Όταν το led σβήσει έχουμε εντολή τέλους διαδρομής. Ξαναγυρίστε τον διακόπτη στο OFF.



4) Μοτέρ (MOT)



Η κάρτα μπορεί να οδηγήσει διαφορετικούς τύπους και μεγέθη DC μοτέρ γιατί προσαρμόζεται αυτόματα σε αυτό. Παρόλα αυτά το μοτέρ πρέπει να είναι αρκετά δυνατό, ώστε να μπορεί να κινεί την πόρτα εύκολα με την μπαταρία. Επίσης οι στροφές λειτουργίας του θα πρέπει να είναι κοντά σε αυτές που απαιτεί ο μηχανισμός της πόρτας. Δεν θα πρέπει π.χ. να είναι πολύστροφο αν η πόρτα χρειάζεται 1-2 στροφές για να κλείσει.

Αν το μοτέρ δίνει στα χαρακτηριστικά του Duty Cycle (π.χ. Duty Cycle=10%) τότε το μοτέρ αυτό είναι ταχογεννήτρια και ο controller δεν είναι σχεδιασμένος για να το οδηγήσει. Παρόλα αυτά κάντε την ρύθμιση «ΚΟΦΤΗΣ ΤΟΥ ΜΟΤΕΡ» πριν τον προγραμματίστε. Αν το αποτέλεσμα είναι ικανοποιητικό τότε δεν υπάρχει πρόβλημα.



Συνδέστε το μοτέρ στην θέση MOT, η πολικότητα σύνδεσης του μοτέρ είναι σημαντική. Για να βρεθεί η σωστή πολικότητα ανοίξτε τον διακόπτη ON/OFF της κάρτας, το μπλε led θα αναβοσβήσει γρήγορα και μετά αργά. Πατήστε το κουμπί MANUAL CLOSE ή OPEN. Αν το μοτέρ κινηθεί προς την σωστή κατεύθυνση τότε η πολικότητα είναι σωστή, αλλιώς αντιστρέψτε τα καλώδια του μοτέρ στην κλέμα. Για να γίνει αυτή η διαδικασία εύκολα πρέπει να μην είναι συνδεδεμένοι ο αισθητήρας ορόφου (FS) και η εντολή ανοίγματος (LIR).



Test: Ανάψτε την κάρτα χωρίς να είναι συνδεδεμένοι ο αισθητήρας ορόφου (FS) και η εντολή ανοίγματος (LIR). Αν το μοτέρ είναι σωστά συνδεδεμένο, το μεγάλο κόκκινο led (MOTOR) πρέπει να είναι σβηστό. Κουνήστε τα καλώδια του μοτέρ στην κλέμα, αν το led  αναβοσβήσει δεν γίνεται καλή επαφή. Αν το led παραμένει ελαφρώς αναμμένο τότε δεν γίνεται κύκλωμα μέσα από το μοτέρ, το πηνίο του ή κάποιο καλώδιο είναι κομμένο.



5) Αισθητήρας Ορόφου (FS)



Θα πρέπει να είναι μια μαγνητική επαφή (πουράκι) NORMAL OPEN. Όταν δεν είναι κοντά σε μαγνήτη θα πρέπει να μην περνά ρεύμα από μέσα του. Συνδέστε τον στην θέση FS. Η πολικότητα δεν έχει σημασία.

Η κάρτα μπορεί να δουλέψει και χωρίς αυτόν βραχυκυκλώνοντας τις επαφές FS με ένα καλώδιο. Με αυτόν τον τρόπο όμως, αν γίνει διακοπή ρεύματος, η πόρτα θα ανοίξει με την μπαταρία πριν ο θάλαμος φτάσει σε όροφο.



Test: Ανοίξτε τον διακόπτη ON/OFF της κάρτας. Πλησιάζοντας τον μαγνήτη κοντά στον αισθητήρα θα πρέπει το τρίτο κίτρινο led (FLOOR) να ανάψει.

Προσοχή! Στην φάση αυτή ο controller θα προσπαθήσει να ανοίξει την πόρτα. Εάν δεν θέλετε να κινηθεί ο μηχανισμός της πόρτας αυτό το test μπορείτε να μην το κάνετε.



6) Μπαταρία (+ B -)



Προσοχή στην πολικότητα σύνδεσης της μπαταριάς!!!

Η κάρτα διαθέτει ενσωματωμένο φορτιστή μπαταριάς, εάν αυτή συνδεθεί ανάποδα το κύκλωμα θα καταστραφεί. Συνδέστε μια μπαταρία μολύβδου 12Volt με την πολικότητα που αναγράφεται πάνω από την κλέμα.

Η μπαταρία χρησιμοποιείται μόνο στην περίπτωση διακοπής ρεύματος για απεγκλωβισμό και πρέπει να είναι σε καλή κατάσταση. Εάν δεν συνδεθεί μπαταρία, σε διακοπή ρεύματος η πόρτα δεν θα ανοίξει. Όταν επιστρέψει το ρεύμα η κάρτα θα λειτουργήσει κανονικά.



Test: ελέγξτε την τάση της μπαταριάς με ένα πολύμετρo. Η τάση της πρέπει σιγά σιγά να ανεβαίνει μέχρι τα 13.7 Volt.



7) Εντολή κλεισίματος πόρτας από τον πινάκα (LIR)     (Μαγνήτης)



Ελέγξτε ξανά την τάση εντολής LIR και τοποθετήστε σωστά το Jumper επιλογής τάσης. Με το Jumper αυτό δεν επιλεγούμε μόνο την τάση του LIR αλλά και το επίπεδο ανοχής σε ηλεκτρομαγνητικό θόρυβο.

Προσοχή! Αν το Jumper είναι στην θέση 24V-60V και η τάση του LIR είναι πολύ πάνω από 60Volt το κύκλωμα αναγνώρισης εντολής θα καταστραφεί από την υπέρταση.

Συνδέστε τα καλώδια εντολής κλεισίματος πόρτας στην θέση LIR (μαγνήτης), η πολικότητα δεν έχει σημασία.
